HW-3346

● 符合CPCI总线标准规范
● 1个6U CPCI系统槽和3个6U CPCI扩展槽
● 兼容国产及Advantech、Adlink等厂商的CPCI控制器及模块
● 全铝镁合金加固紧凑型设计
● 特殊防撞包角及加固金属把手设计
● 13.3’’高清显示屏1920x1080分辨率
● 工业电阻触摸屏或多点电容触摸屏
● 工业触摸板及防水硅胶键盘
● 定制250W测控电源
● 20V~36V直流电源输入（支持28V航空电源）
● CPCI机笼内缩40mm设计
● 电源输入接头航插设计
● 可灵活定制IO航插接口

6U 4槽CPCI笔记本

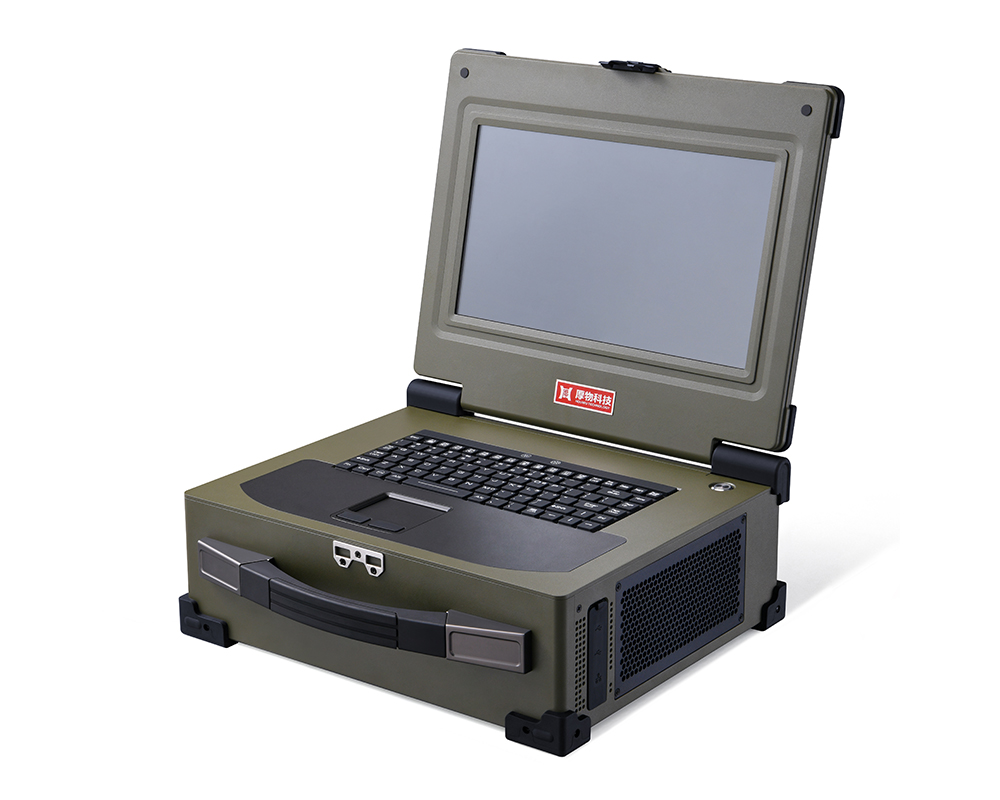

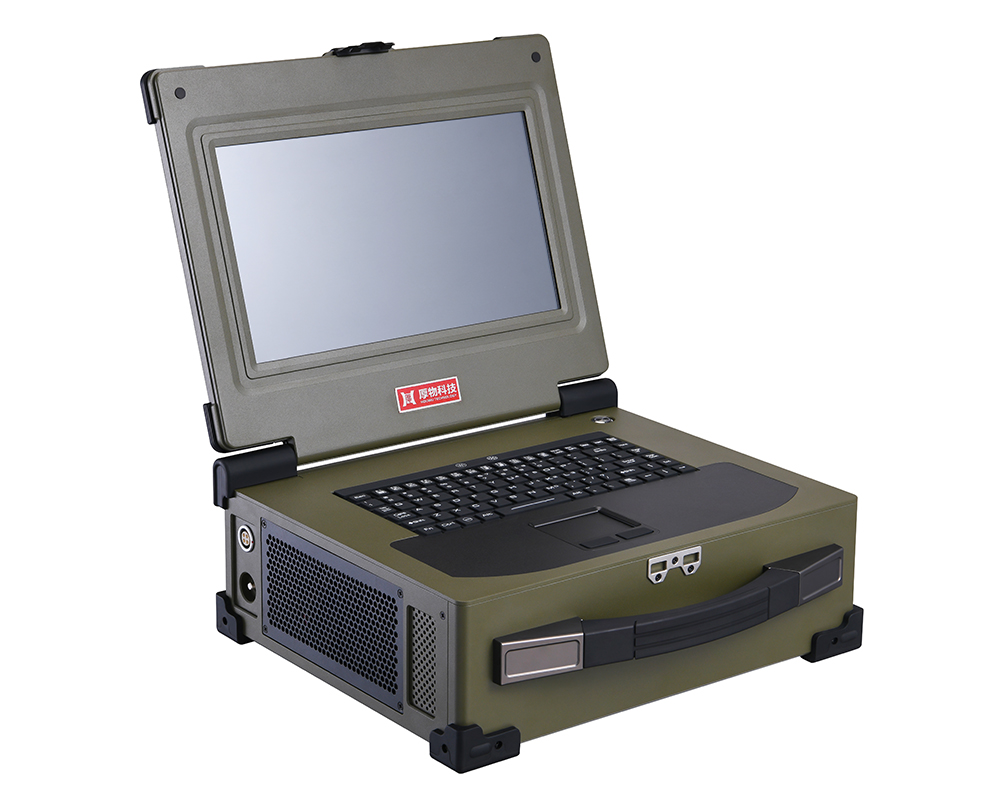

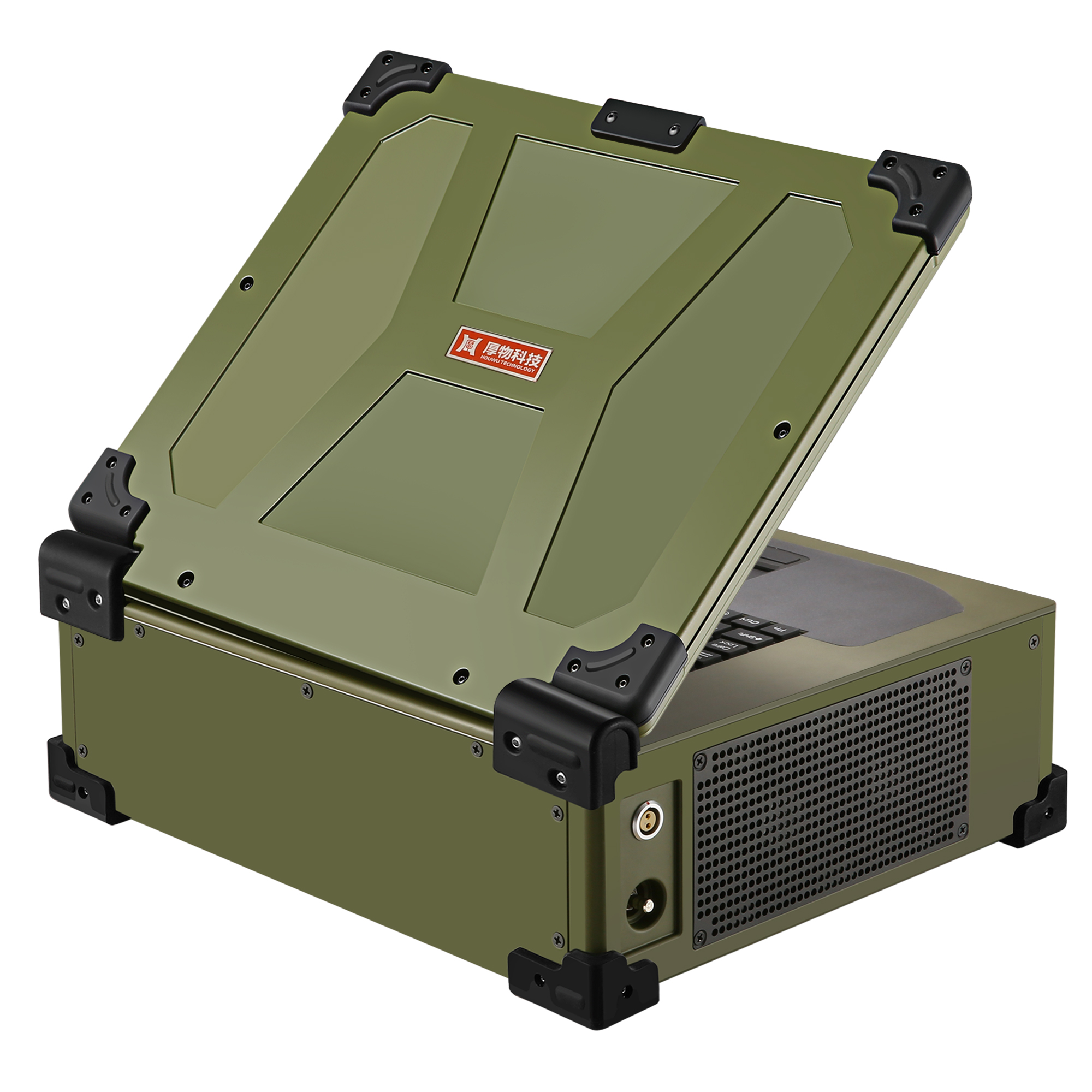

HW-3346是一款含嵌入式CPCI控制器、CPCI背板和加固机箱的便携式笔记本，此CPCI笔记本采用专业的工业外观设计、全铝镁合金结构紧凑型设计，集成13.3’’高清显示屏、工业电阻触摸屏或多点电容触摸屏、工业触摸板、防水硅胶键盘和测控电源等，具有高集成、强固、便携等特点，适用于各种恶劣的户内外环境。

HW-3346内置6U 4槽CPCI背板，符合CPCI总线标准规范，具有1个6U CPCI系统槽和3个6U CPCI扩展槽，兼容国产及Advantech、Adlink等厂商的CPCI控制器及模块。

HW-3346充分利用CPCI总线稳定可靠、兼容性好、结构稳固、性能高等特点，根据项目应用不同，此测控平台可内置各种不同的CPCI模块，实现微波射频、高速数字、信号仿真、原型验证、电压电流、温度频率、应力应变、振动冲击、音视频及各种航空总线接口等信号的测试测量，用户可以在此便携测控平台上快速搭建各种测量、测试及控制系统，适用于军工国防、航空航天、兵器电子、船舶舰载等野外实战应用场合和科学试验研究场合。

操作系统	Windows^® 7 Professional
处理器	Intel^® Core™ i7-3555LE Processor 2.5GHz（4M Cache，up to 3.20 GHz）双核四线程（可选其他规格型号）兼容国产及Advantech、Adlink等厂商的CPCI控制器
内存	8GB DDR3 1333/1600MHz
存储	2.5’’x1 SATA 500GB（可升级512GB SSD）
显示	13.3’’高清显示屏，1920x1080分辨率
触摸屏	工业电阻触摸屏或多点电容触摸屏
背板	6U 4槽，1个6U CPCI系统槽和3个6U CPCI扩展槽
IO接口	VGA x1，DVI x1，LAN x2，USB3.0 x4，COM x1，PS/2 x1（根据选定的CPCI控制器定） CPCI机笼内缩40mm，接口适配器面板区域为285mm x 85mm，可灵活定制IO航插接口
键盘	防水硅胶键盘
航插	用户可为CPCI模块灵活定制IO航插接口
散热	风扇主动散热，符合CPCI设计规范
电源	20V～36V直流宽压输入；专用电源适配器：输入AC 80～264V输出DC 24V/10.41A，250W，航插接头
环境	工作温度：-10°C ~ 55°C（如需更低温，可定制实现）存储温度：-40°C ~ 70°C 相对湿度：5% ~ 95%（无凝露）
抗冲击	15G峰值，半正弦，11ms脉冲
抗振动	2.4Grms@5～500Hz（X、Y、Z三方向各1小时）
尺寸	370 x 308 x 130 mm（不含包角及把手）
重量	9KG（不含CPCI控制器）
包装	定制配套航空拉杆箱，符合航空运输标准
类型	CPCI测控系列
