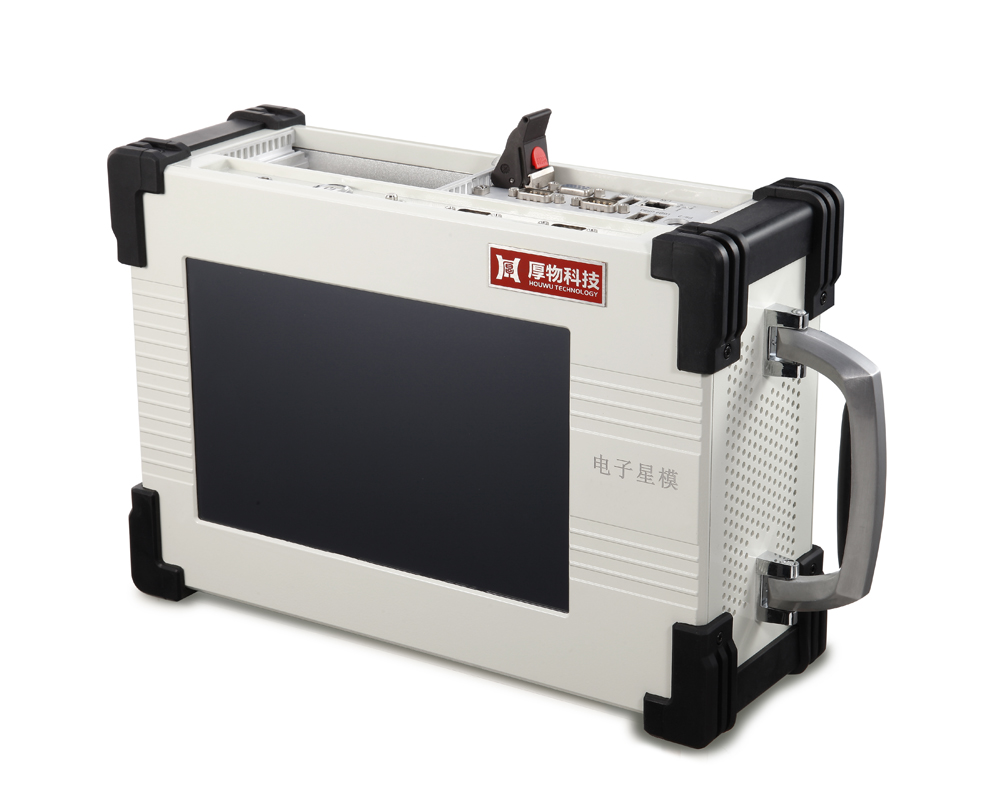

HW-3063i 一体机

● 背板P1区符合CPCI总线标准规范
● 背板P2区为自定义信号
● 内置厚物科技定制CPCI控制器

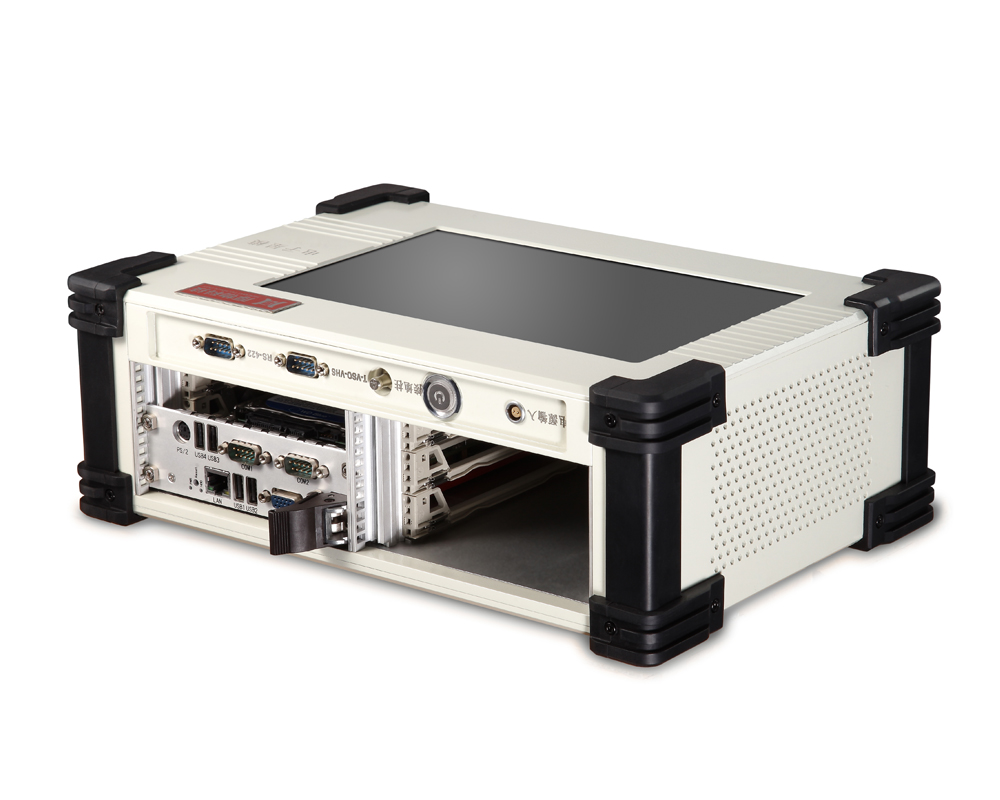

● 1个3U CPCI系统槽和4个3U CPCI扩展槽

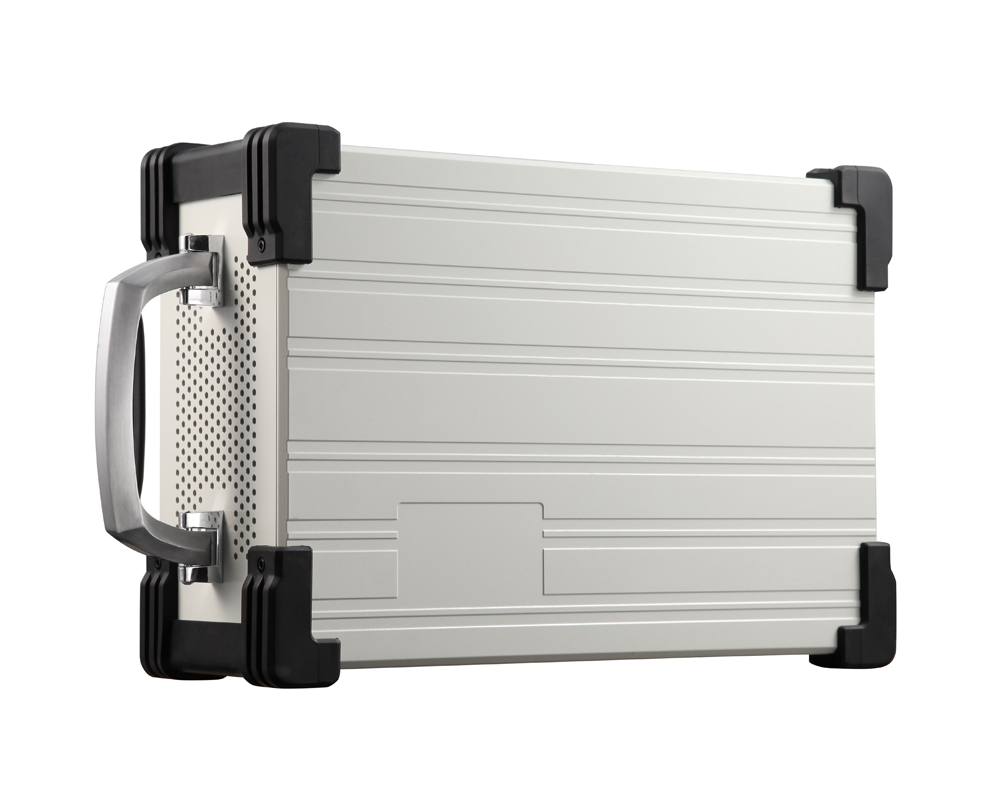

● 全铝镁合金加固紧凑型设计
● 特殊防撞包角及加固金属把手设计
● 10.1’’液晶显示屏1280x800分辨率
● 工业电阻触摸屏或多点电容触摸屏
● 18V~36V直流电源宽压输入（配专用24V电源适配器）

业界一款国产高性能3U 6槽CPCI一体机

HW-3063i-ODM1是业界一款含定制嵌入式CPCI控制器、定制CPCI背板和加固机箱的测控一体机，此CPCI一体机采用专业的工业外观设计、全铝镁合金结构和一体化紧凑型设计，集成10.1’’液晶显示屏、多点电容触摸屏或电阻触摸屏等，具有高集成、强固、便携等特点，适用于各种恶劣的户内外环境或测试设备便携移动的复杂工况。

HW-3063i-ODM1内置厚物科技定制高性能3U 6槽CPCI背板，P1区符合CPCI总线标准规范，P2区为自定义信号，提供1个3U CPCI系统槽和4个3U CPCI扩展槽，兼容高速数采、高速数字化仪、数字万用表、航空总线、FPGA、射频及开关等CPCI模块。

HW-3063i-ODM1充分利用CPCI总线稳定可靠、兼容性好、结构稳固、数据吞吐量大、性能高等特点，根据项目应用不同，此CPCI测控平台可内置各种不同的CPCI模块，实现微波射频、高速数字、信号仿真、原型验证、电压电流、温度频率、应力应变、振动冲击、音视频及各种航空总线接口等信号的测试测量，用户可以在此便携测控平台上快速搭建各种测量、测试及控制系统，适用于军工国防、航空航天、兵器电子、船舶舰载等野外实战应用场合和科学试验研究场合。

操作系统	Windows^® XP Professional Windows^® 7 Professional VxWorks6.6 BSP
处理器	Intel Atom^® D525 Processor 1.80 GHz（1M Cache）双核四线程（定制）
内存	2GB DDR3 1600MHz
存储	2.5’’x 1 SATA 500GB（可升级512GB SSD）
显示	10.1’’显示屏，1280x800分辨率
触摸屏	工业电阻触摸屏 / 多点电容触摸屏
背板	3U 6槽CPCI背板 1个CPCI系统槽和4个CPCI扩展槽（定制）
IO接口	VGA x1，LAN x1，USB2.0 x4，COM x2（RS232/RS422可选），PS/2 x1
散热	风扇主动散热，符合CPCI总线设计规范
电源	18V～36V直流电源宽压输入，航插接头配专用电源适配器：输入AC 90～264V，输出DC 24V/7.5A
环境	工作温度： 0°C ~ 50°C（常温级）工作温度：-10°C ~ 55°C（工业级）（如需更低温，可定制）存储温度：-40°C ~ 70°C 相对湿度：5% ~ 95%（无凝露）
抗冲击	30G峰值，半正弦，11ms脉冲
抗振动	2.4Grms@5～500Hz（X、Y、Z三方向各1小时）
尺寸	320 x 220 x 110 mm（不含包角及把手）
重量	4.6KG（不含CPCI控制器）
包装	定制配套航空拉杆箱
类型	ODM定制系列
