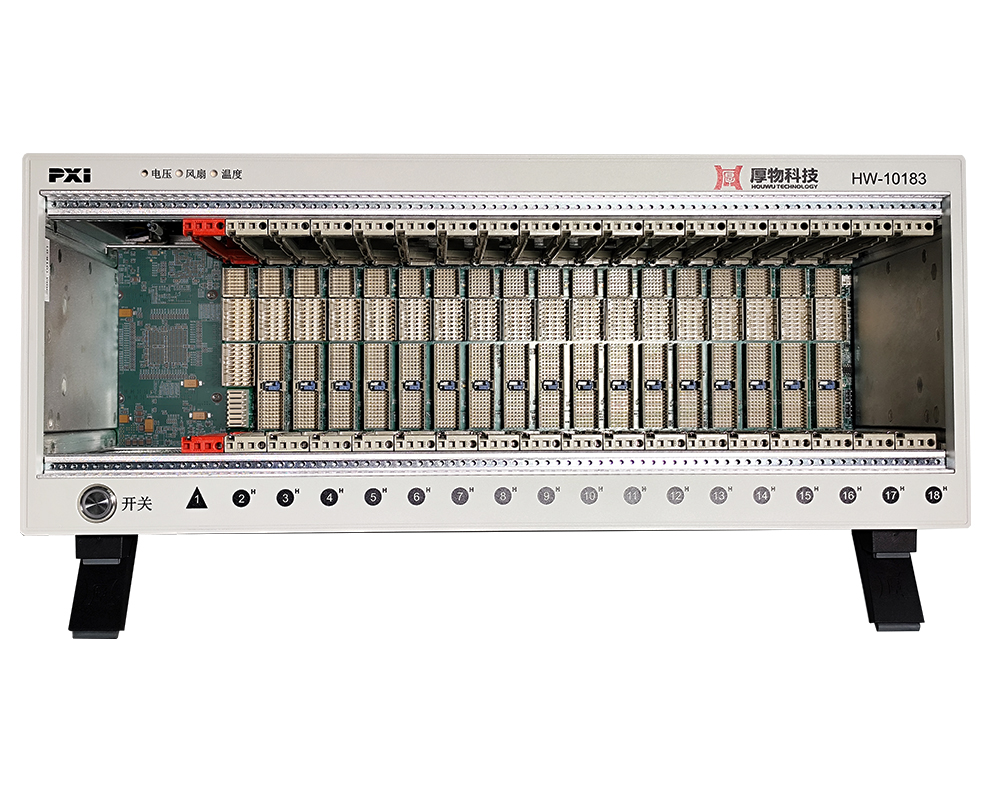

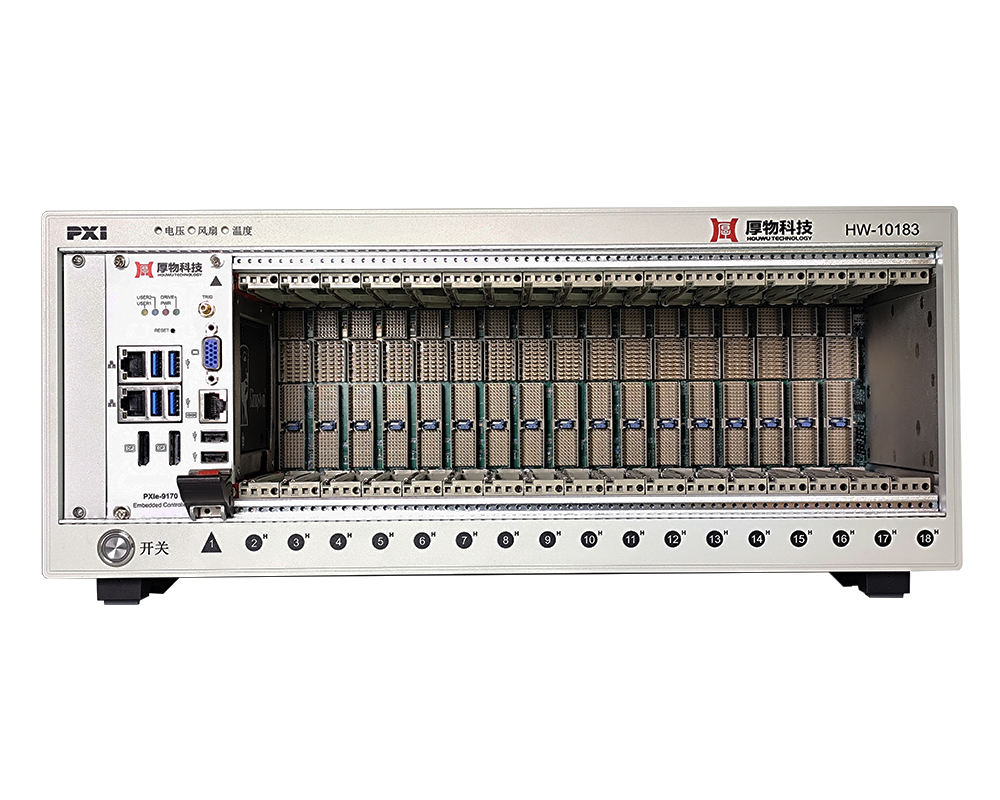

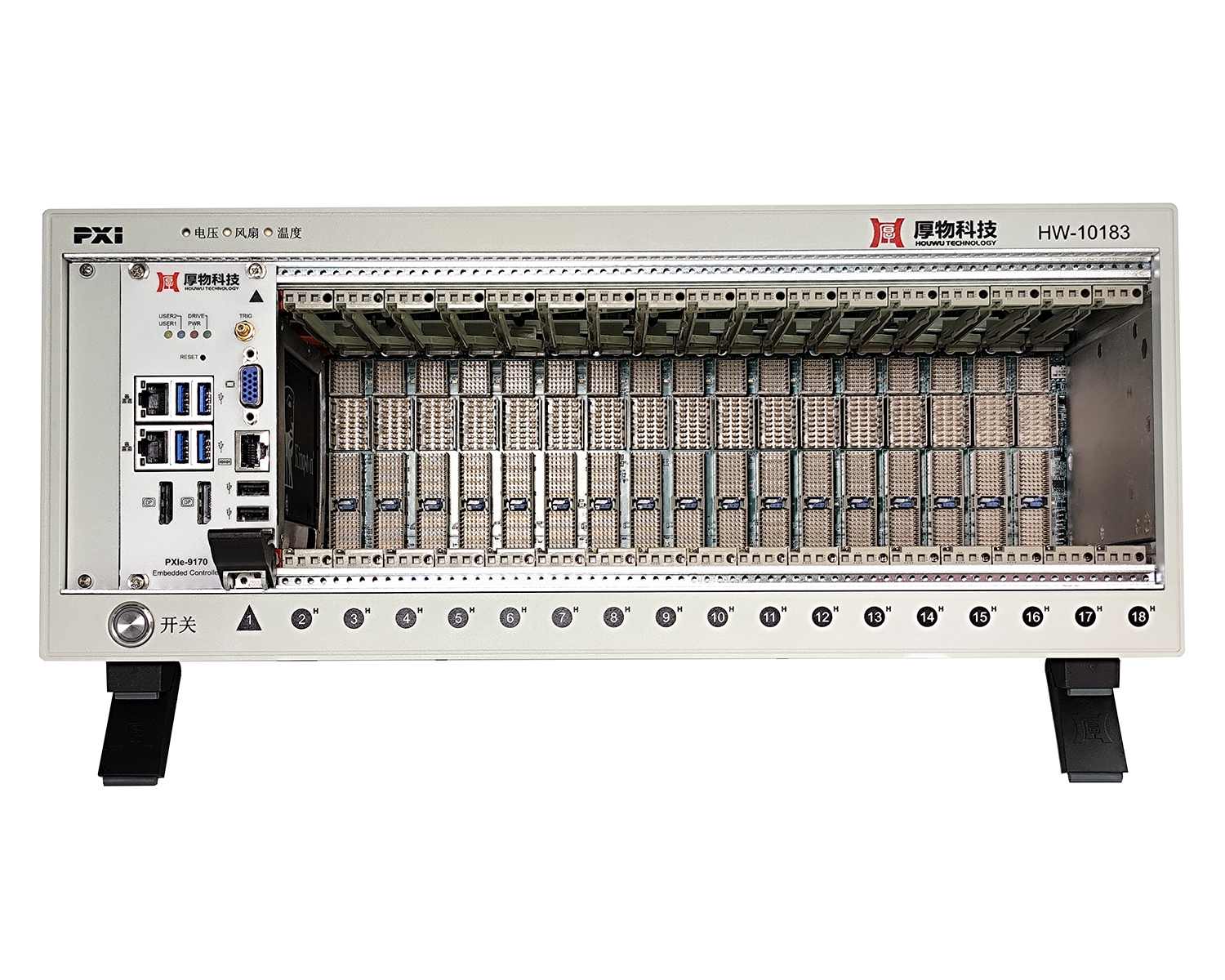

HW-10183d(G3) PXIe平台

● 符合PXIe/PXI总线标准规范
● 国产台式PXIe测控平台
● 支持19''标准机架式安装
● 内置厚物科技3U 18槽PXIe背板
● 1个3U PXIe系统槽和17个3U PXIe/PXI混合扩展槽
● 17个扩展槽均为PCIe3.0 x8专用带宽8GB/s
● 兼容数采、模块化仪器、航空总线、FPGA等PXIe/PXI模块
● 主动散热设计
● 风扇转速可根据机箱内部温度高低实现自动调速
● 提供背板10MHz输入和输出接口
● 工业设计简洁美观
● 可实时监控系统电源、风扇、温度状态

业界经典款国产高性能3U 18槽PXIe台式测控平台

HW-10183d(G3)是业界经典款3U 18槽标准台式PXIe测控平台（支持19’’标准机架式安装），适用于科研试验、自动化测试产线、测试设备台等工作场景。

HW-1018d(G3)内置厚物科技高性能3U 18槽PXIe背板，基于PCIe Gen3.0技术，符合PXIe/PXI总线标准规范，具有1个PXIe系统槽和17个PXIe/PXI混合扩展槽（兼容PXIe和PXI模块）。系统槽总带宽24GB/s，所有扩展槽均为PCIe3.0 x8专用带宽8GB/s，兼容高速数采、高速数字化仪、数字万用表、航空总线、FPGA、射频及开关等PXIe/PXI模块。主动式散热设计，支持PWM风扇转速控制，根据机箱内部温度高低风扇自适应调整转速对控制器及模块进行散热。

HW-10183d(G3)充分利用PXIe/PXI总线稳定可靠、兼容性好、结构稳固、数据吞吐量大、性能高等特点，根据项目应用不同，此测控平台可内置各种不同的PXIe/PXI模块，实现微波射频、高速数字、信号仿真、原型验证、电压电流、温度频率、应力应变、振动冲击、音视频及各种航空总线接口等信号的测试测量，用户可以在此测控平台上快速搭建各种测量、测试及控制系统，适用于军工国防、航空航天、兵器电子、船舶舰载等实战应用场合和科学试验研究场合。

链路配置	要求配套PXIe控制器 PCIe Gen3.0规范 2 Link模式：1 x PCIe3.0 x16 + 1 x PCIe3.0 x8
背板	3U 18槽PXIe背板，基于PCIe Gen3.0技术 1个PXIe系统槽和17个PXIe/PXI混合扩展槽系统槽带宽24GB/s，17个扩展槽均为PCIe3.0 x8专用带宽8GB/s
散热	风扇提供全速和自动两种工作模式风扇支持PWM自适应调速，主动散热符合PXIe/PXI总线标准规范
电源	1300W，工业级，AC输入，90VAC~264VAC，47Hz~63Hz
背板时钟	支持10MHz输入，BNC接头支持10MHz输出，BNC接头
环境	工作温度： 0°C ~ 55°C 存储温度：-40°C ~ 70°C 相对湿度：5% ~ 95%（无凝露）
抗冲击	30G峰值，半正弦，11ms脉冲，符合IEC 60068-2-27标准
抗振动	2.4Grms@5~500Hz（X、Y、Z三方向各1小时），符合IEC 60068-2-64标准
尺寸	443.6 x 463.6x 177.0 mm（不含把手及支撑脚）
重量	13.5KG
包装	定制配套包材
类型	dMCS台式PXIe测控系列
