HW-1753 PXIe平台

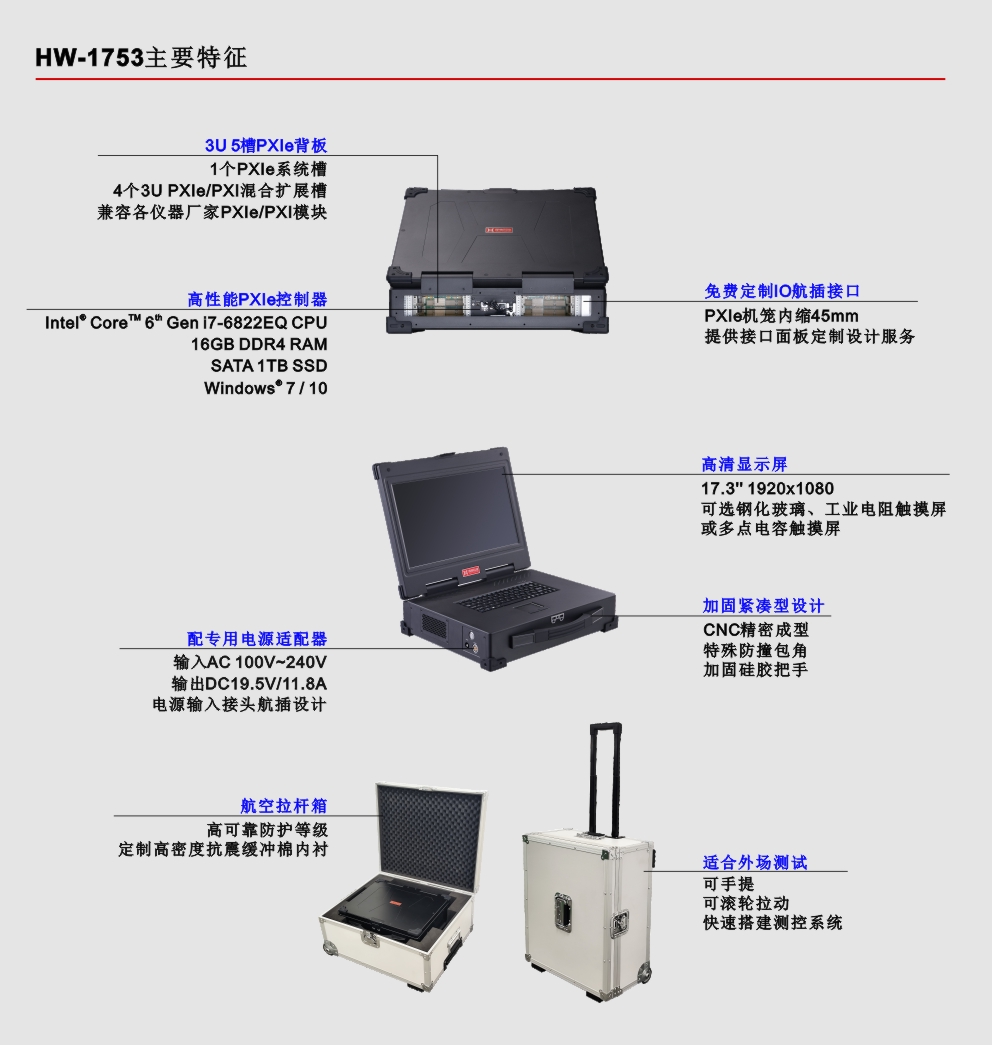

● 符合PXIe/PXI总线标准规范
● 内置厚物科技PXIe控制器
● 内置厚物科技3U 5槽PXIe背板
● 1个3U PXIe系统槽和4个3U PXIe/PXI扩展槽
● 系统槽带宽8GB/s
● 每个扩展槽专用带宽2GB/s
● 兼容数采、模块化仪器、航空总线、FPGA等 PXIe/PXI模块
● 全铝镁合金加固紧凑型设计
● 特殊防撞包角及硅胶把手设计
● 17.3''高清显示屏1920x1080分辨率
● 可选钢化玻璃、工业电阻触摸屏或多点电容触摸屏
● 工业触摸板及防水硅胶键盘
● 电源输入接头航插设计
● PXIe机笼内缩45mm
● 可灵活定制IO航插接口

业界首款国产高性能3U 5槽PXIe笔记本

HW-1753是业界首款17.3''内置Intel^® Core^TM 6^th Gen i7四核八线程CPU嵌入式PXIe控制器、PXIe背板、高清工业显示屏和加固机箱的测控笔记本，此PXIe笔记本采用专业的工业外观设计、全铝镁合金加固紧凑型设计，集成17.3’’高清显示屏、钢化玻璃（可选工业电阻触摸屏或多点电容触摸屏）、工业触摸板、防水硅胶键盘和测控电源等，具有高集成、强固、便携等特点，适用于各种恶劣的户内外环境或测试设备便携移动的复杂工况。

HW-1753内置厚物科技3U 5槽PXIe背板，符合PXIe/PXI总线标准规范，具有1个3U PXIe系统槽和4个3U PXIe/PXI混合扩展槽（兼容PXIe和PXI模块），支持PWM风扇转速控制，根据机箱内部温度高低风扇自适应调整转速对控制器及模块进行散热。系统槽带宽8GB/s，每个扩展槽专用带宽2GB/s，兼容各种数采、高速数字化仪、数字万用表、航空总线、FPGA、射频及开关等PXIe/PXI模块。

HW-1753充分利用PXIe/PXI总线稳定可靠、兼容性好、结构稳固、数据吞吐量大、性能高等特点，根据项目应用不同，此PXIe笔记本可内置各种不同的PXIe/PXI模块，实现微波射频、高速数字、信号仿真、原型验证、电压电流、温度频率、应力应变、振动冲击、音视频及各种航空总线接口等信号的测试测量，用户可以在此便携测控平台上快速搭建各种测量、测试及控制系统，适用于军工国防、航空航天、兵器电子、船舶舰载等野外实战应用场合和科学试验研究场合。

操作系统	Windows^® 7 Professional Windows^® 10 Professional
处理器	Intel^® Core^TM 6^th Gen i7-6822EQ 2.0GHz（8M Cache，up to 2.8GHz）四核八线程
内存	16GB DDR4（可升级为32GB）
存储	SATA 1TB SSD（可升级为2TB）
链路配置	配套控制器 PCIe Gen3.0规范 4 Link模式：4 x PCIe3.0 x4
显示	17.3''高清显示屏，1920x1080分辨率
触摸屏	钢化玻璃 / 工业电阻触摸屏 / 多点电容触摸屏（可选）
背板	3U 5槽 PXIe背板，系统槽总带宽8GB/s 1个PXIe系统槽和4个PXIe/PXI混合扩展槽

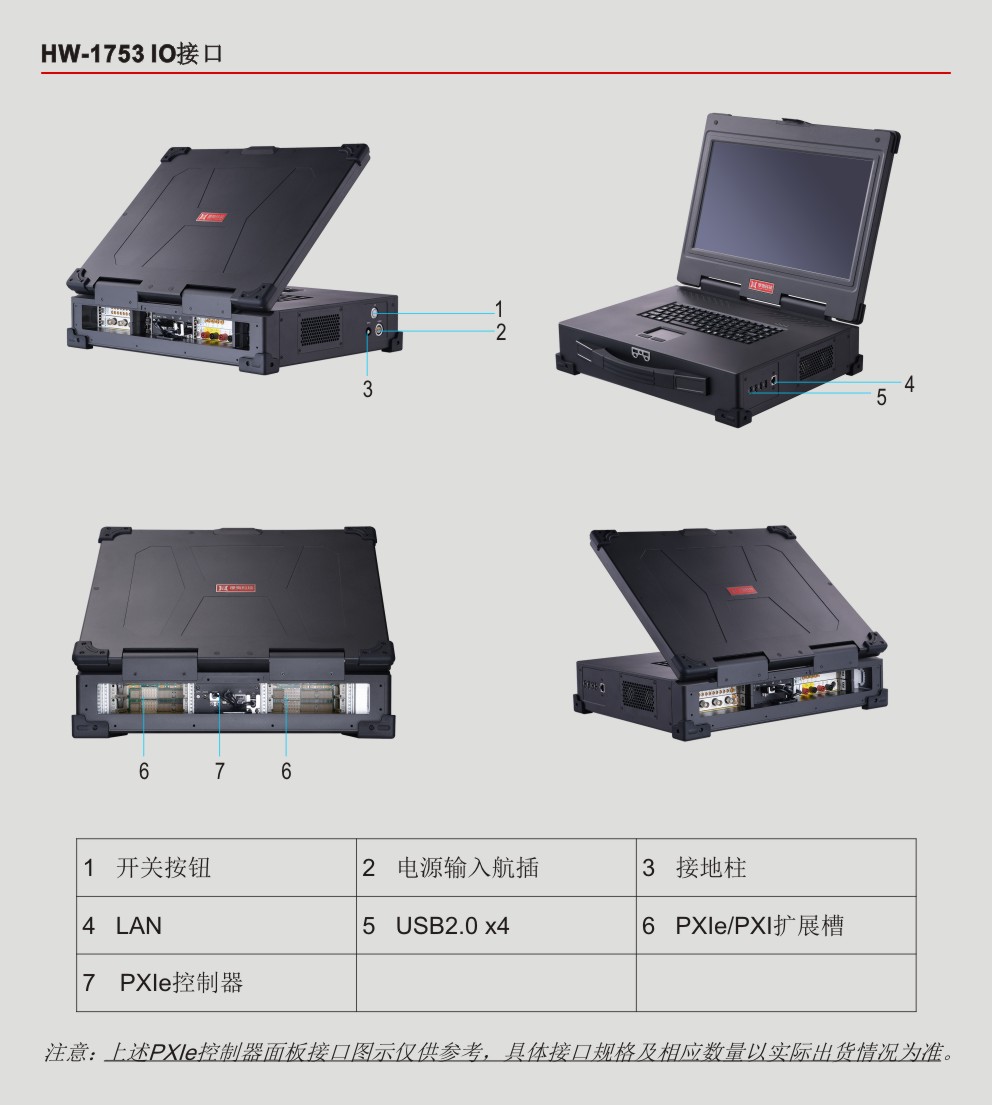

IO接口	LAN x2，USB2.0 x4 PXIe机笼内缩45mm，航插适配器面板区域为380mm x 42mm
键盘	防水硅胶键盘
航插	用户可为PXIe/PXI模块灵活定制IO航插接口
散热	风扇支持PWM工作模式，自适应调速，主动散热，符合PXIe/PXI总线标准规范
电源	配专用电源适配器：输入AC 100~240V，输出DC 19V/11.57A，220W
环境	工作温度： 0°C ~ 50°C（常温级）工作温度：-10°C ~ 55°C（工业级）存储温度：-40°C ~ 70°C 相对湿度：5% ~ 95%（无凝露）
抗冲击	30G峰值，半正弦，11ms脉冲
抗振动	2.4Grms@5~500Hz（X、Y、Z三方向各1小时）

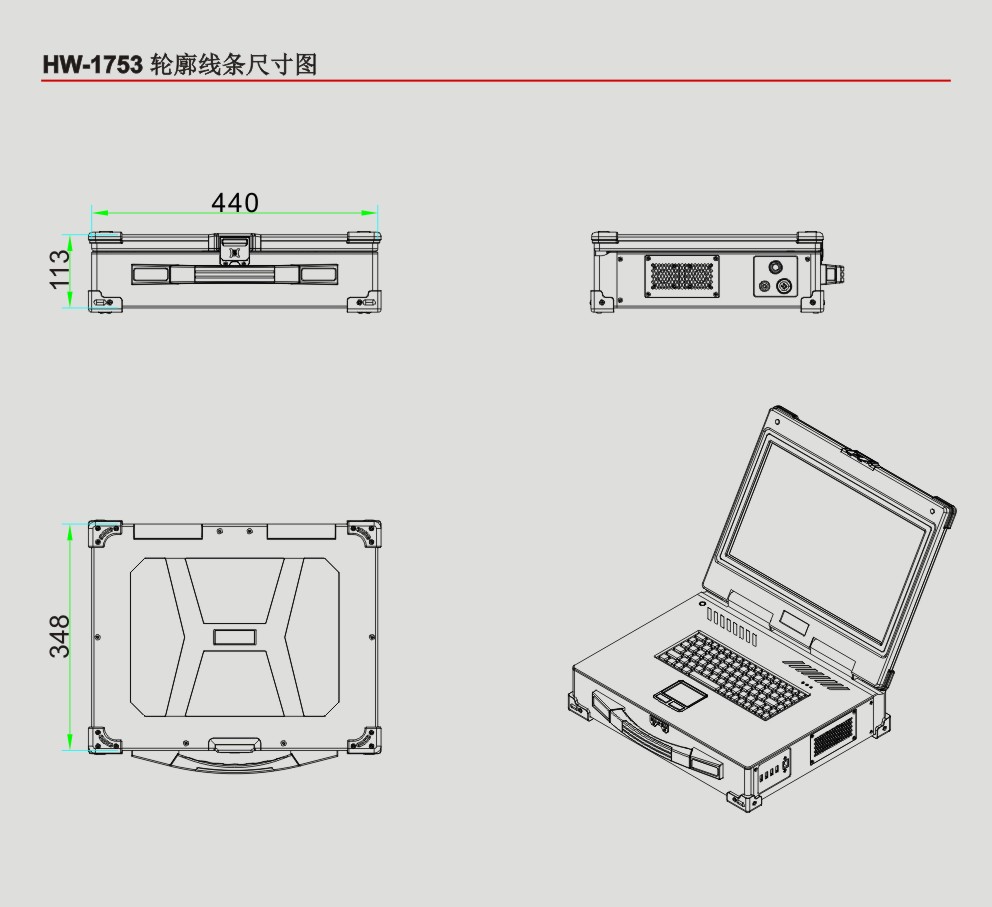

尺寸	446 x 355 x 114 mm（不含包角及把手）
重量	11.8KG（含厚物科技PXIe控制器）
包装	定制配套航空拉杆箱
类型	nMCS便携式PXIe测控系列
