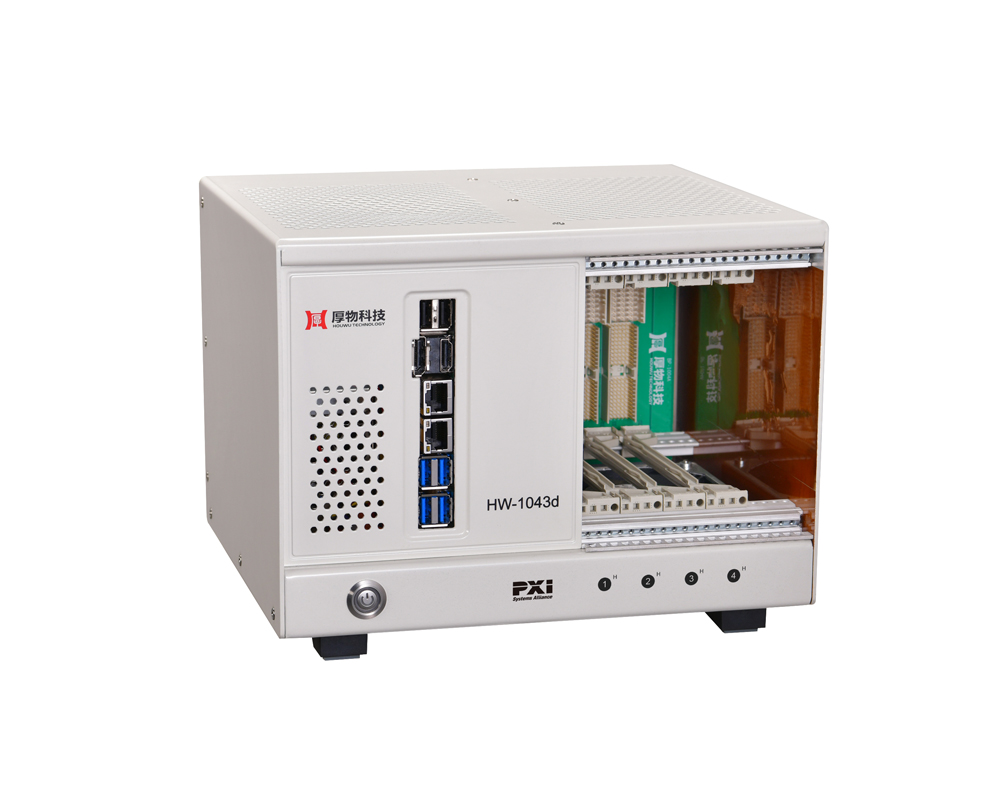

HW-1043d PXIe平台

● 专为各种测试和测量应用而设计
● 国产台式PXIe测控平台
● 自带嵌入式控制器
● 内置厚物科技3U 4槽PXIe背板
● 提供4个3U PXIe/PXI混合扩展槽
● 第4槽支持双槽宽PXIe/PXI模块
● 兼容数采、模块化仪器、航空总线、FPGA等 PXIe/PXI模块
● 控制功能及扩展功能一体化设计
● Intel® Core™第七代双核四线程CPU
● 内存最大支持32GB
● 外部IO接口丰富
● 主动散热设计
● 风扇转速可根据机箱内部温度高低实现自动调速
● 工业设计简洁美观
● 支撑角设计便于操作仪器IO接口
● 内置300W测控电源
业界首款自带嵌入式控制器3U 4槽PXIe/PXI一体化测控平台

HW-1043d专为各种测试和测量应用而设计,是业界首款自带嵌入式控制器、PXIe/PXI背板、测控电源和机箱的3U 4槽PXIe/PXI一体化测控平台,为工程师和科学家提供理想的平台选择。此测控平台自带嵌入式控制器设计,无需标准可插拔的、价格昂贵的PXIe/PXI控制器,而是直接在机器内部集成了主控系统,创新性实现控制功能和扩展功能的一体化设计,大大降低构建小型化PXIe/PXI测试系统的成本。


HW-1043d内置厚物科技3U 4槽PXIe/PXI背板(不带PXIe/PXI总线同步/触发功能),具有4个3U PXIe/PXI混合扩展槽(兼容PXIe和PXI模块),兼容高速数采、高速数字化仪、数字万用表、航空总线、FPGA、射频及开关等PXIe/PXI功能模块,尤其是第4槽右侧位置特别设计,支持插拔双槽宽(8HP)PXIe/PXI模块。此测控平台为主动式散热设计,支持PWM风扇转速控制,根据机箱内部温度高低风扇自适应调整转速对控制器及模块进行散热。机器结构设计紧凑,封装坚固,具有成本低、体积小、高集成、易便携、易维护等特点,其紧凑轻巧的外形可最大限度减少安装空间,方便用户搭建或部署台式或便携式测试系统。


HW-1043d充分利用PXIe/PXI总线稳定可靠、兼容性好、结构稳固、数据吞吐量大、性能高等特点,根据项目应用不同,此测控平台可内置各种不同的PXIe/PXI模块,实现微波射频、高速数字、信号仿真、原型验证、电压电流、温度频率、应力应变、振动冲击、音视频及各种航空总线接口等信号的测试测量,用户可以在此测控平台上快速开发各种台式或便携式测量、测试及控制系统,适用于工厂制造车间自动化产线测试、实验室教学及科学试验研究场合。
