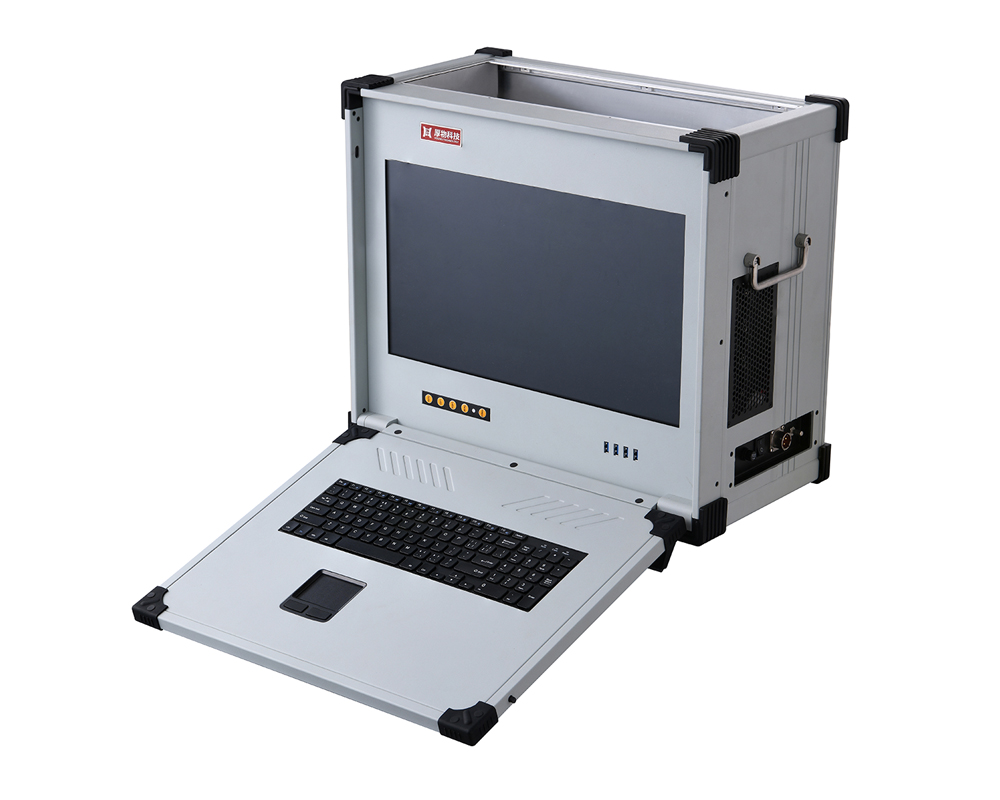

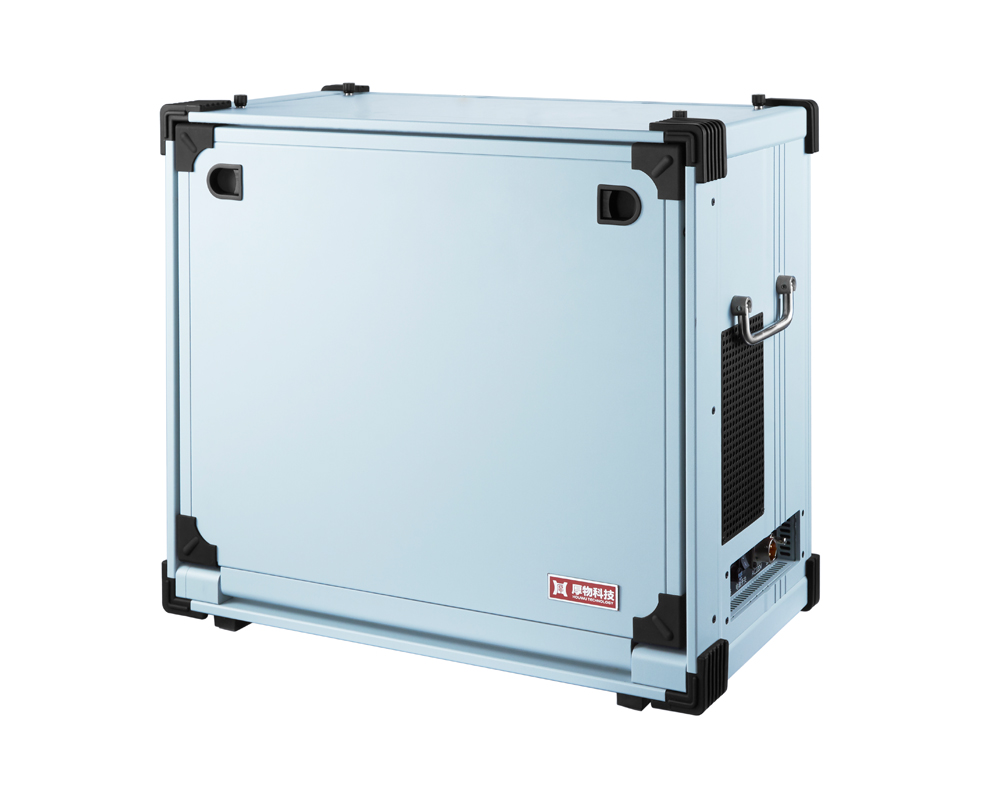

HW-29183 PXI平台

● 符合PXI总线标准规范
● 内置厚物科技PXI-9270控制器
● 内置3U 18槽PXI背板
● 1个3U PXI系统槽和17个3U PXI扩展槽
● 兼容数采、模块化仪器、航空总线、FPGA等 PXI模块
● 全铝镁合金加固紧凑型设计
● 特殊防撞包角及加固金属把手设计
● 18.5’’高清工业显示屏1920x1080分辨率
● 多点电容触摸屏或工业电阻触摸屏
● 工业触摸板及防水硅胶键盘
● AC电源输入接头航插设计
● PXI机笼内缩145mm设计
● 可灵活定制IO航插接口

业界首款国产高性能3U 18槽PXI加固便携式测控平台

HW-29183是业界首款18.5’’内置Intel^® Core^TM 6^th Gen i7四核八线程CPU嵌入式PXI控制器、PXI背板、高清工业显示屏和加固机箱的便携式测控平台，此PXI测控平台采用专业的工业外观设计、全铝镁合金加固紧凑型设计，集成18.5’’高清工业显示屏、多点电容触摸屏或工业电阻触摸屏、工业触摸板、键盘和测控电源等，具有高集成、强固、便携等特点，适用于各种恶劣的户内外环境或测试设备便携移动的复杂工况。

HW-29183内置厚物科技高性能3U 18槽PXI背板，符合PXI总线标准规范，具有1个PXI系统槽和17个PXI扩展槽，兼容各种数采、航空总线、FPGA、射频及开关等PXI功能模块。

HW-29183充分利用PXI总线稳定可靠、兼容性好、结构稳固、数据吞吐量大、性能高等特点，根据项目应用不同，此PXI测控平台可内置各种不同的PXI模块，实现微波射频、高速数字、信号仿真、原型验证、电压电流、温度频率、应力应变、振动冲击、音视频及各种航空总线接口等信号的测试测量，用户可以在此便携测控平台上快速搭建各种测量、测试及控制系统，适用于军工国防、航空航天、兵器电子、船舶舰载等野外实战应用场合和科学试验研究场合。

操作系统	Windows^® 7 Professional Windows^® 10 Professional
处理器	Intel^® Core^TM 6^th Gen i7-6822EQ 2.0GHz (8M Cache，up to 2.8GHz) 四核八线程（选项1） Intel^® Core^TM 6^th Gen i7-6820EQ 2.8GHz (8M Cache，up to 3.5GHz) 四核八线程（选项2） Intel^®Xeon^®Processor E3-1505M v5 2.8GHz (8M Cache，up to 3.7GHz) 四核八线程（选项3）
内存	16GB DDR4（可升级为32GB）
存储	SATA 1TB SSD
显示	18.5’’高清工业显示屏，1920x1080分辨率
触摸屏	多点电容触摸屏 / 电阻触摸屏（可选）
背板	3U 18槽PXI背板 1个3U PXI系统槽和17个3U PXI扩展槽
IO接口	LAN x2，USB3.0 x4，RS232 x2，DP x1，DVI x1，SMB x1，RESET x1，LED x2 PXI机笼内缩145mm，接口适配器面板区域为432mm x 159mm，可灵活定制IO航插接口
键盘	防水硅胶键盘/机械键盘（可选）
航插	用户可为PXI模块灵活定制IO航插接口
散热	风扇主动散热，符合PXI总线标准规范
电源	500W / 600W（可选），工业级，110~220VAC输入，航插接头
环境	工作温度： 0°C ~ 50°C（常温级）工作温度：-10°C ~ 55°C（工业级）存储温度：-40°C ~ 70°C 相对湿度：5% ~ 95%（无凝露）
抗冲击	30G峰值，半正弦，11ms脉冲
抗振动	2.4Grms@5～500Hz（X、Y、Z三方向各1小时）
尺寸	498 x 432 x 256 mm（不含包角及把手）
重量	19.6KG（含厚物科技PXI-9270控制器）
包装	定制配套航空拉杆箱
类型	pMCS便携式PXI测控系列
