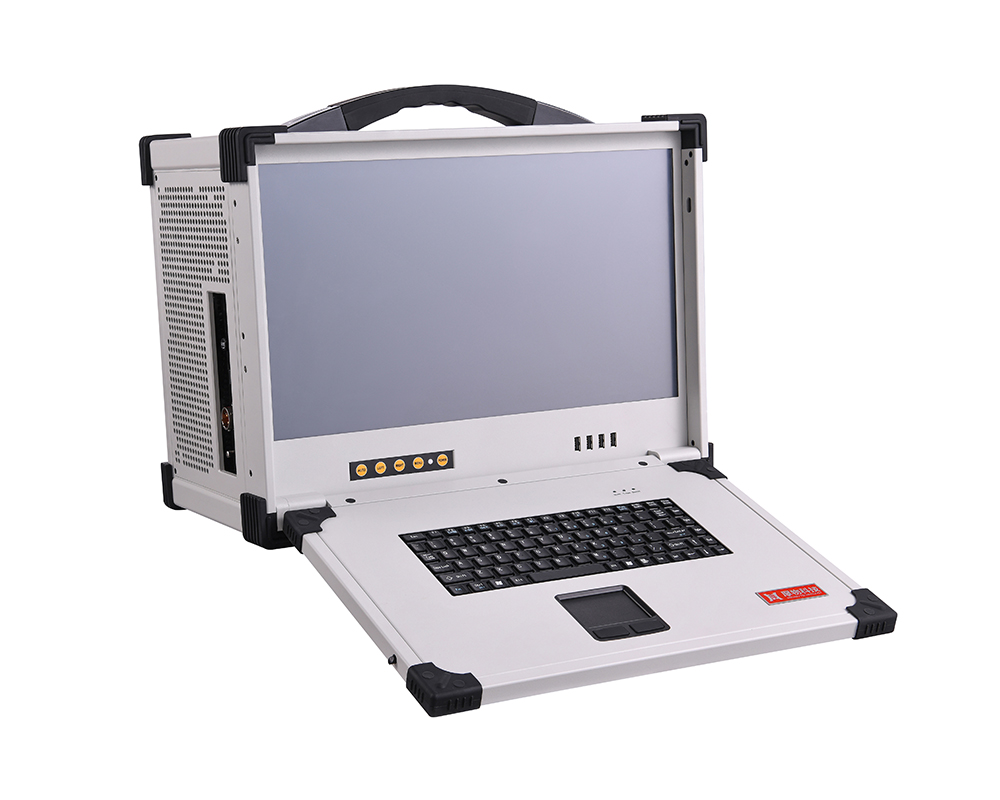

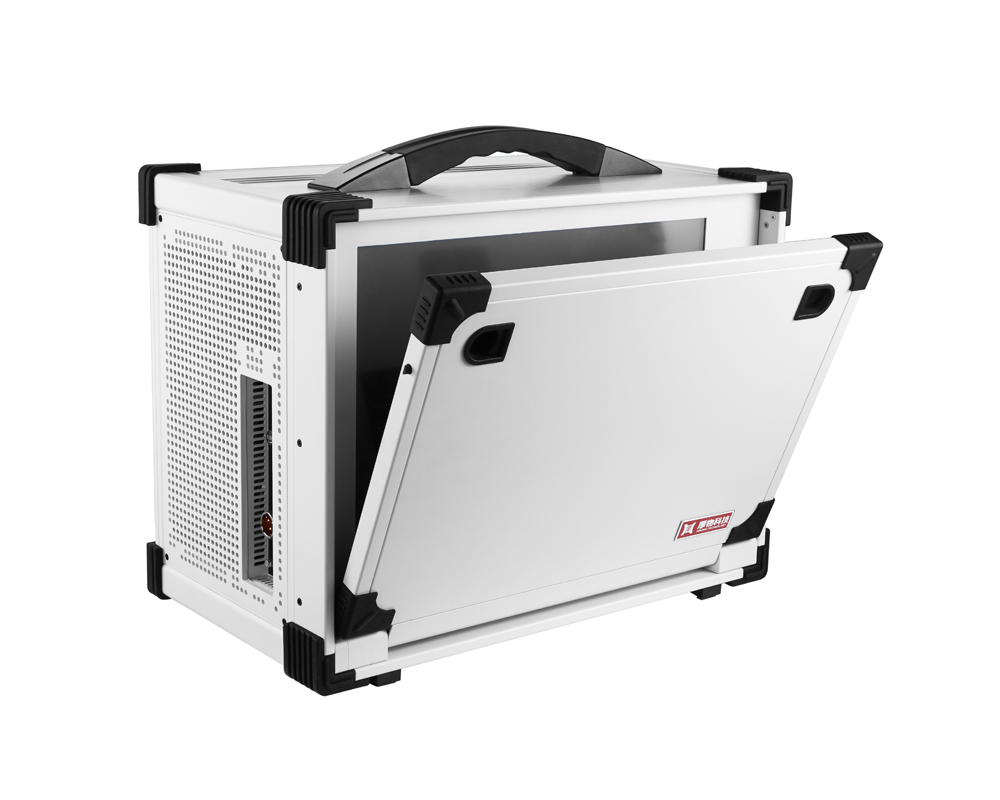

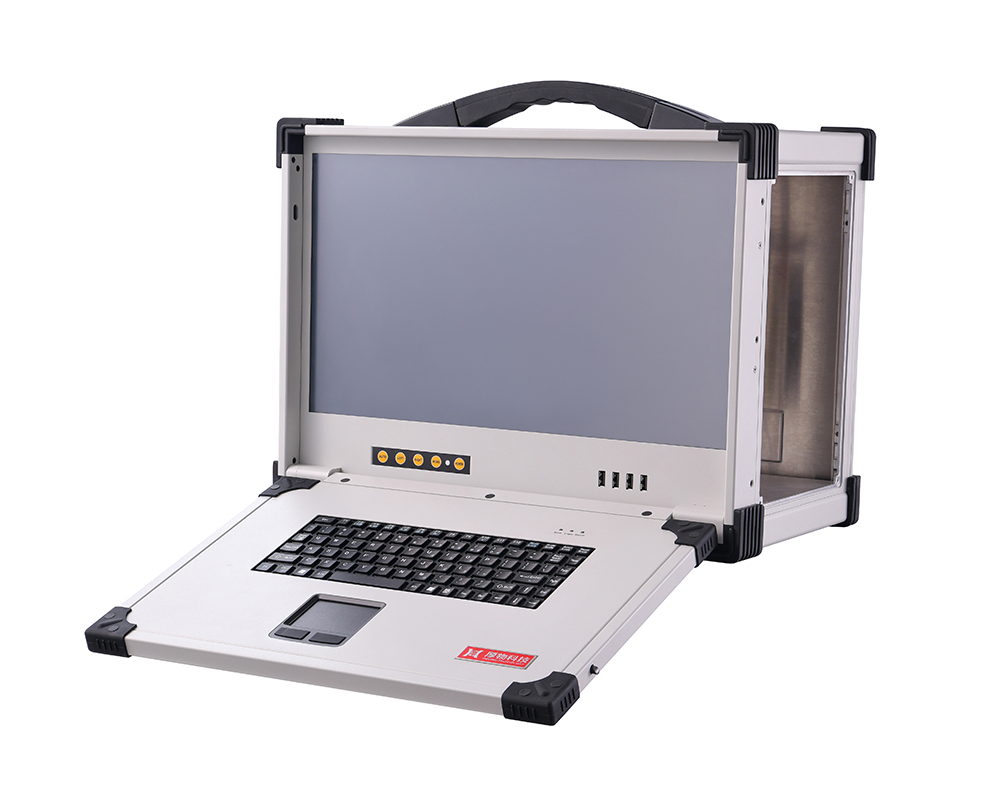

HW-39103 CPCI平台

● 符合CPCI总线标准规范
● 内置厚物科技CPCI-9363控制器
● 内置厚物科技3U 10槽CPCI背板
● 提供1个3U CPCI系统槽和9个3U CPCI扩展槽
● 兼容数采、模块化仪器、航空总线、FPGA等 CPCI功能模块
● 全铝镁合金加固紧凑型设计
● 特殊防撞包角及加固硅胶把手设计
● 18.5''高清显示屏1920x1080分辨率
● 工业电阻触摸屏、工业触摸板及防水硅胶键盘
● AC电源输入接口航插设计

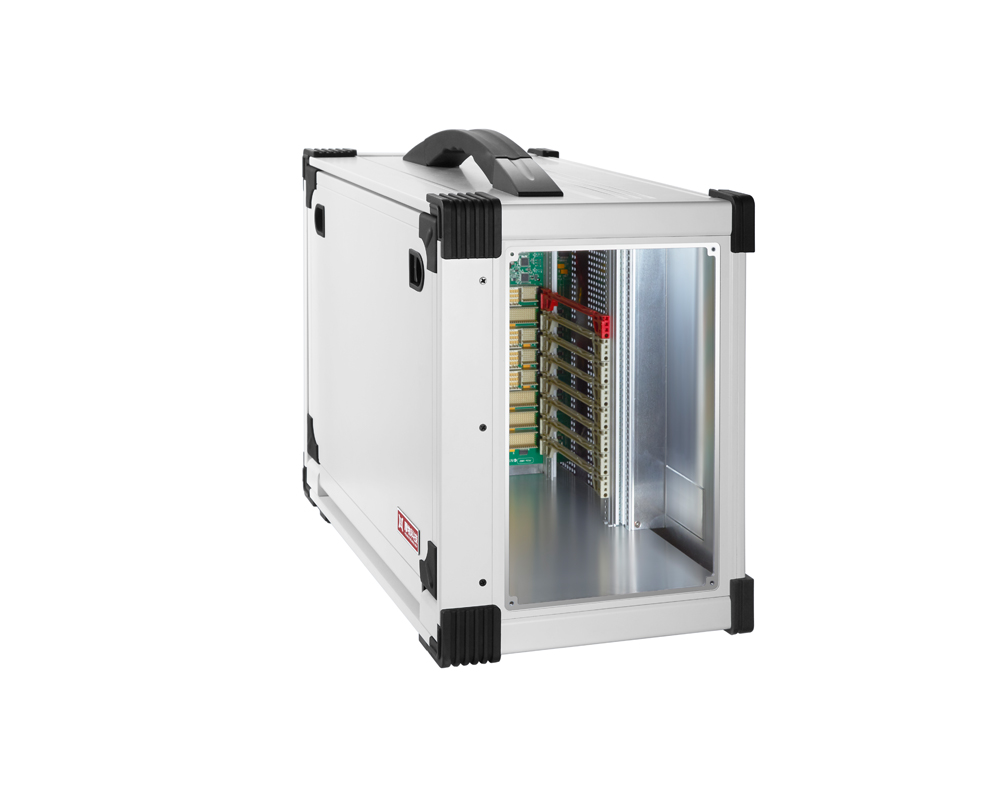

● CPCI机笼内缩150mm设计
● 可灵活定制IO航插接口

业界首款国产高性能3U 10槽CPCI加固便携式测控平台

HW-39103是业界首款18.5''内置Intel^® Core^TM 6^th Gen i7四核八线程CPU嵌入式CPCI控制器、CPCI背板、工业显示屏和加固机箱的便携式测控平台，此便携式测控平台采用专业的工业外观设计、全铝镁合金结构紧凑型设计，集成18.5''高清显示屏、工业电阻触摸屏、工业触摸板、防水硅胶键盘和测控电源等，具有高集成、强固、便携等特点，适用于各种恶劣的户内外环境或测试设备便携移动的复杂工况。

HW-39103内置高性能3U 10槽背板，符合CPCI总线标准规范，提供1个3U CPCI系统槽和9个3U CPCI扩展槽，兼容高速数采、高速数字化仪、数字万用表、航空总线、FPGA、射频及开关等CPCI模块。

HW-39103充分利用CPCI总线稳定可靠、兼容性好、结构稳固、数据吞吐量大、性能高等特点，根据项目应用不同，此测控平台可内置各种不同的CPCI模块，实现微波射频、高速数字、信号仿真、原型验证、电压电流、温度频率、应力应变、振动冲击、音视频及各种航空总线接口等信号的测试测量，用户可以在此便携测控平台上快速搭建各种测量、测试及控制系统，适用于军工国防、航空航天、兵器电子、船舶舰载等野外实战应用场合和科学试验研究场合。

操作系统	Windows^® 7 Professional Windows^® 10 Professional
处理器	Intel^® Core^TM 6^th Gen i7-6820EQ 2.8GHz (8M Cache，up to 3.5GHz) ，四核八线程
内存	16GB DDR4
存储	SATA 1TB SSD
显示	18.5''高清工业显示屏，1920x1080分辨率
触摸屏	工业电阻触摸屏
背板	3U 10槽CPCI背板 1个系统槽和9个CPCI扩展槽
IO接口	VGA x1，DP x1，LAN x3，USB3.0 x4，COM x1 CPCI机笼内缩150mm，接口适配器面板区域为255mm x 172mm
键盘	防水硅胶键盘
航插	用户可为CPCI模块灵活定制IO航插接口
散热	风扇主动散热，符合CPCI总线标准规范
电源	400W，工业级，110~220VAC输入，航插接头
环境	工作温度： 0°C ~ 50°C（常温级）工作温度：-10°C ~ 55°C（工业级）存储温度：-40°C ~ 70°C 相对湿度：5% ~ 95%（无凝露）
抗冲击	30G峰值，半正弦，11ms脉冲
抗振动	2.4Grms@5~500Hz（X、Y、Z三方向各1小时）
尺寸	451 x 342 x 256 mm（不含包角及把手）
重量	15.9KG（含厚物科技CPCI-9363控制器）
包装	定制配套航空拉杆箱
类型	pMCS便携式CPCI测控系列
