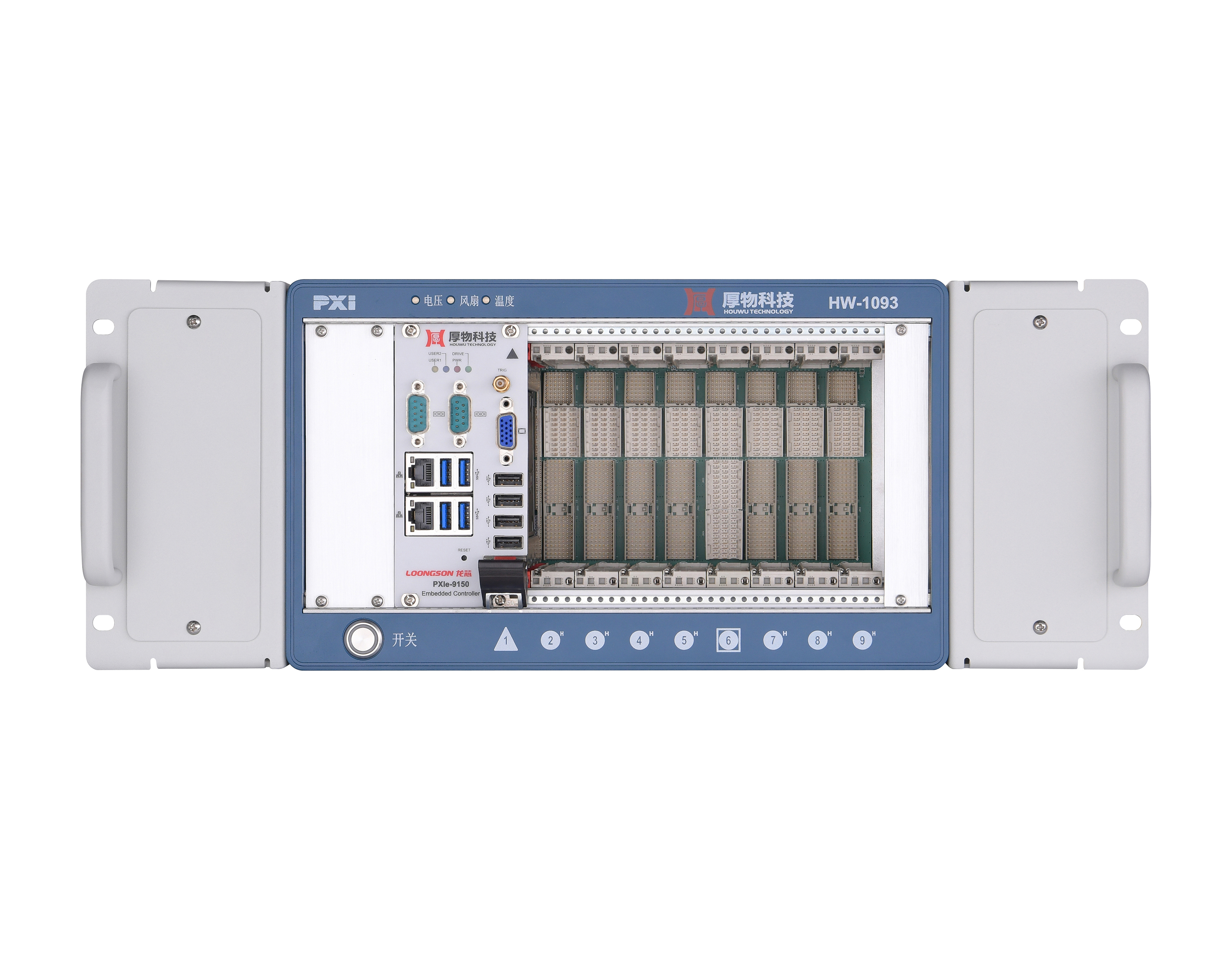

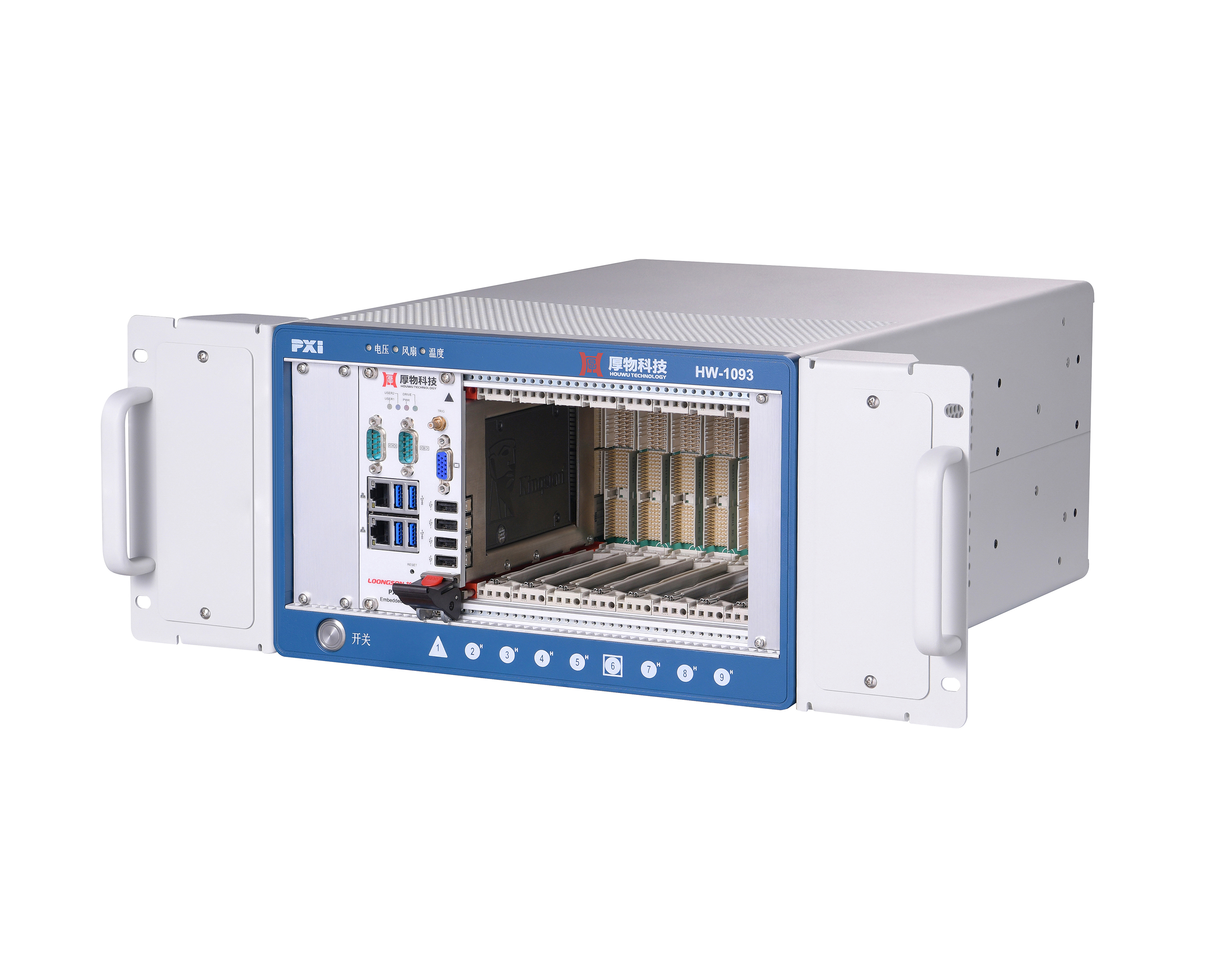

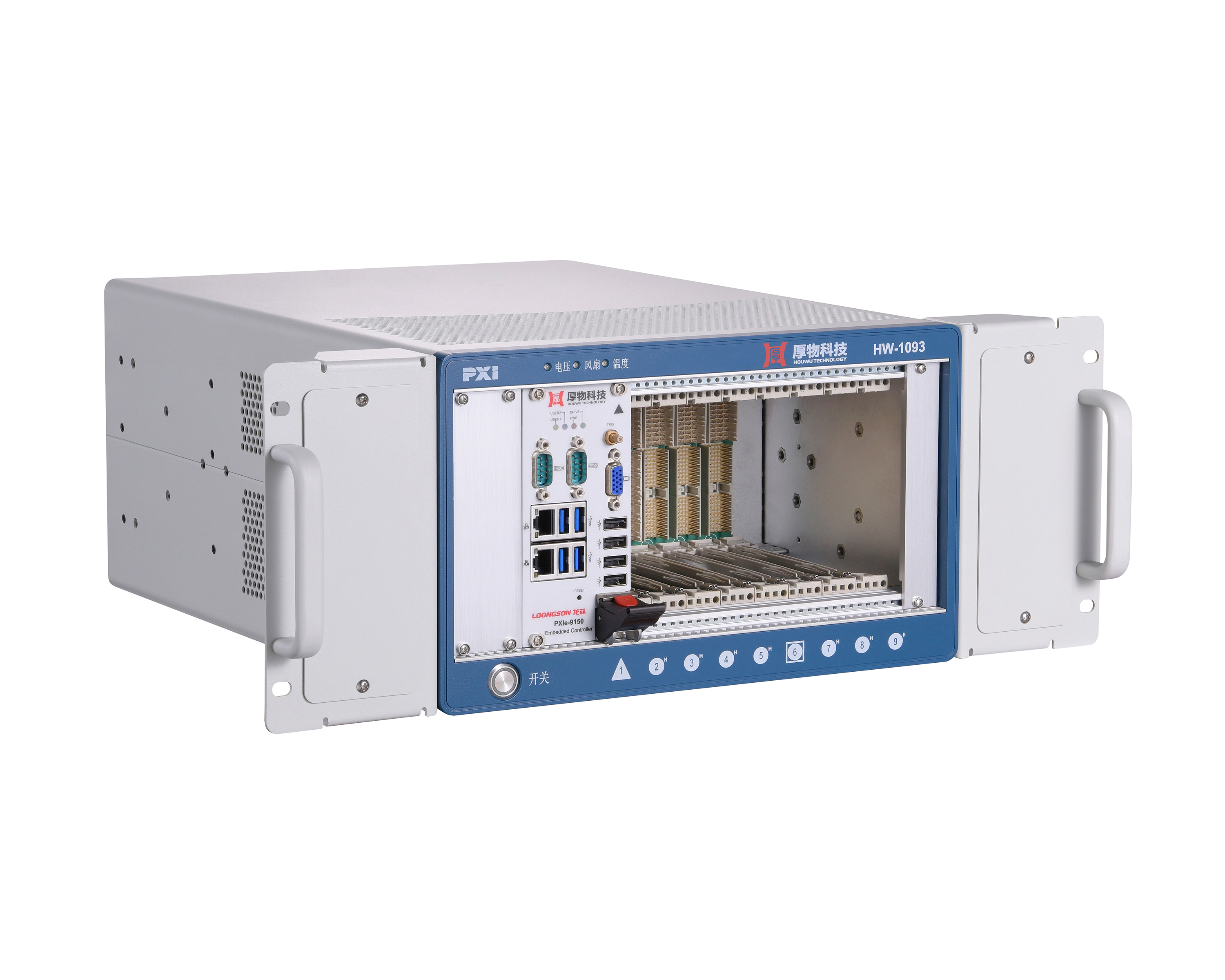

HW-20103r PXI平台

● 符合PXI总线标准规范
● 国产标准19''机架式PXI测控平台
● PXI模块信号前出线设计
● 内置厚物科技PXIe-9270控制器
● 内置厚物科技3U 10槽PXIe背板
● 1个3U PXI系统槽和9个3U PXI扩展槽
● 兼容数采、模块化仪器、航空总线、FPGA等 PXI模块
● 主动散热设计
● 工业设计简洁美观

业界经典款国产高性能3U 10槽PXI机架式测控平台

HW-20103r是业界经典款内置Intel^® Xeon^® 四核八线程CPU嵌入式PXI控制器、PXI背板的标准机架式PXI测控平台，严格满足标准19''上架机柜设计，适用于科研试验、自动化测试产线、综合测试机柜等工作场景。

HW-20103r内置厚物科技高性能3U 10槽PXI背板，符合PXI总线标准规范，具有1个PXIe系统槽和9个PXI扩展槽。兼容高速数采、高速数字化仪、数字万用表、航空总线、FPGA、射频及开关等PXI模块。

HW-20103r充分利用PXI总线稳定可靠、兼容性好、结构稳固、数据吞吐量大、性能高等特点，根据项目应用不同，此测控平台可内置各种不同的PXI模块，实现微波射频、高速数字、信号仿真、原型验证、电压电流、温度频率、应力应变、振动冲击、音视频及各种航空总线接口等信号的测试测量，用户可以在此测控平台上快速搭建各种测量、测试及控制系统，适用于军工国防、航空航天、兵器电子、船舶舰载等实战应用场合和科学试验研究场合。

操作系统	Windows^® 7 Professional Windows^® 10 Professional
处理器	Intel^® Core^TM 6^th Gen i7-6822EQ 2.0GHz (8M Cache，up to 2.8GHz) 四核八线程（选项1） Intel^® Core^TM 6^th Gen i7-6820EQ 2.8GHz (8M Cache，up to 3.5GHz) 四核八线程（选项2） Intel^® Xeon^® Processor E3-1505M v5 2.8GHz (8M Cache，up to 3.7GHz) 四核八线程（选项3）
内存	16GB DDR4（可升级为32GB）
存储	SATA 1TB SSD
背板	3U 10槽PXI背板 1个PXI系统槽和9个PXI扩展槽
IO接口	LAN x2，USB3.0 x4，RS232 x2，DP x1，DVI x1，SMB x1，RESET x1，LED x2
散热	风扇主动散热，符合PXI总线标准规范
电源	500W，工业级，110~220VAC输入
环境	工作温度： 0°C ~ 50°C（常温级）工作温度：-10°C ~ 55°C（工业级）存储温度：-40°C ~ 70°C 相对湿度：5% to 95%（无凝露）
抗冲击	30G峰值，半正弦，11ms脉冲
抗振动	2.4Grms@5~500Hz（X、Y、Z三方向各1小时）
尺寸	302 x 422 x 177 mm（不含把手）
重量	11.5KG（含厚物科技PXI-9270控制器）
包装	定制配套包材
类型	rMCS机架式PXI测控系列
