一、PXI的定义

     PXI (PCI eXtensions for Instrumentation,面向仪器系统的PCI扩展))是一种由NI公司发布的坚固的基于PC的测量和自动化平台。PXI结合了PCI(Peripheral Component Interconnection-外围组件互连)的电气总线特性与CompactPCI(紧凑PCI)的坚固性、模块化及Eurocard机械封装的特性发展成适合于试验、测量与数据采集场合应用的机械、电气和软件规范。



     简单来说,PXI是以PCI及CompactPCI为基础再加上一些PXI特有的信号组合而成的一个架构。PXI继承了PCI的电气信号,使得PXI拥有如PCI bus的极高传输数据的能力,因此能够有高达132MB/s到528MB/s的传输性能,在软件上是完全兼容的。另一方面,PXI采用和CompactPCI一样的机械外型结构,因此也能同样享有高密度、坚固外壳及高性能连接器的特性。


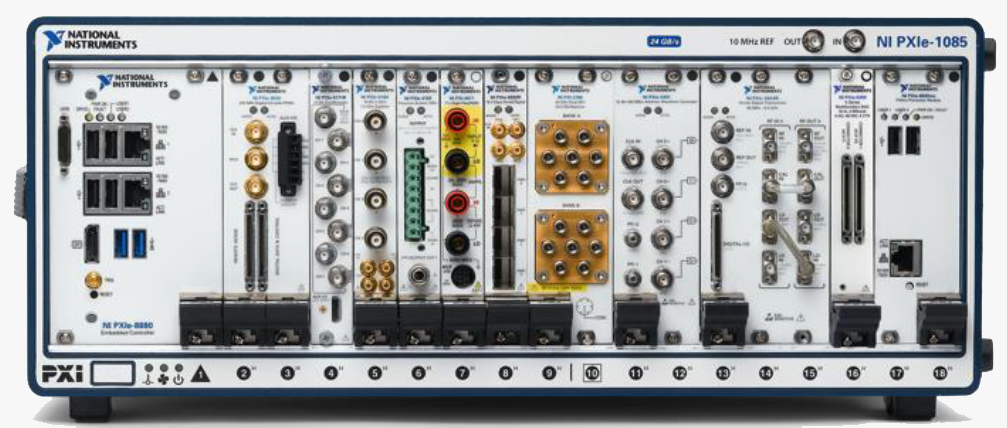

NI发布业界首款18槽高速PXIe台式机箱PXIe-1085

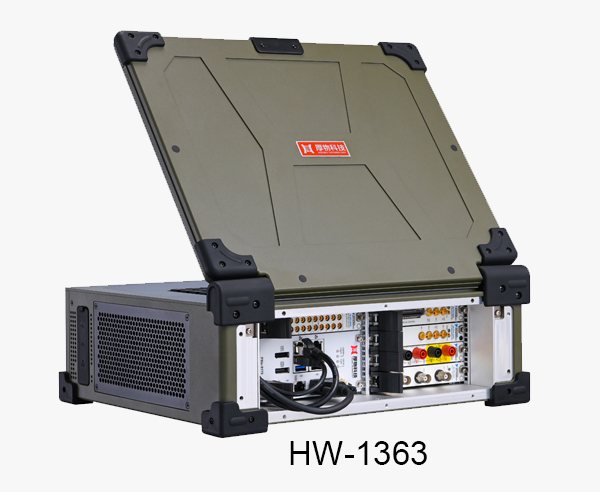

厚物科技发布业界首款3U 6槽PXIe笔记本HW-1363


二、PXI系统的组成

      一个PXI系统由几项组件所组成,包含了1个机箱、1个PXI背板(Backplane)、1个系统控制器(System controller module)以及数个外设模块(Peripheral modules)。在此以厚物科技HW-2373这款3U 7槽PXI笔记本为例,如下图所示。系统控制器,也就是CPU模块,位于机箱的左边底部第1槽,其上方预留了3个扩充槽位空间给系统控制器使用,以便插入因功能复杂而体积较大的系统卡。由第2槽开始至第7槽称为外设槽,可以让用户依照本身的需求而插上不同的PXI仪器模块。如果需要了解PXIe笔记本,可以访问厚物科技官网HW-1363这款机器。



三、PXI的信号
     10MHz参考时钟(10MHz reference clock)

     PXI规格定义了一个低歪斜(low skew)的10MHz参考时钟。此参考时钟位于背板上,并且分布至每一个外设槽(Peripheral slot),其特色是由时钟源(Clock source)开始至每一槽的布线长度都是等长的,因此每一个外设槽所接受的clock都是同一相位的,这对多个仪器模块的同步来说是一个很方便的时钟来源。


     局部总线(Local Bus)

     在每一个外设槽上,PXI定义了局部总线以及连接其相邻的左方及右方外设槽,左方或右方局部总线各有13条,这个总线除了可以传送数字信号外,也允许传送模拟信号。


     星形触发(Star Trigger)
     一般来说,到外设槽2号的左方局部总线在PXI的定义下,视被作为另一种特殊的信号,叫做星形触发。这13条星形触发线被依序分别连接到另外的13个外设槽(如果背板支持到另外13个外设槽的话),且彼此的走线长度都是等长的。也就是说,若在2号外设槽上同一时间在这13条星形触发在线送出触发信号,那么其它仪器模块都会在同一时间收到触发信号(因为每一条触发信号的延迟时间都相同)。也因为这一项特殊的触发功能只有在外设槽2号上才有,因此定义了外设槽2号叫做星形触发控制器槽(Star Trigger Controller Slot)。

四、PXI的应用

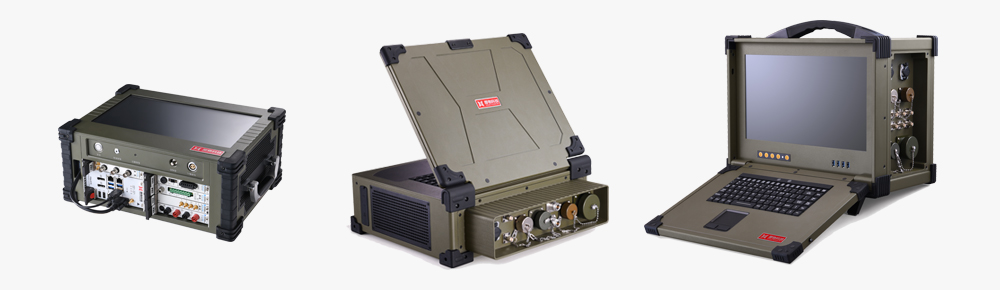

     PXI作为标准的模块化仪器平台,已经在半导体测试、军用电子测试、消费电子产品测试、硬件在环测试、射频和通信测试、音频和视频测试得到了越来越广泛的应用。为了解决特种行业中PXI测控系统外场应用的难题,比如加固、便携、抗震动、抗冲击等各种特殊要求,厚物科技研发团队开发了一系列PXI便携式测控平台,用丰富的测试测控及定制化经验为PXI测控系统外场应用保驾护航。


     厚物科技持续研发推出的这一系列PXIe/PXI便携式测控平台,外形设计美观,结构设计独特,品质严格保证,专业性强,产品特点如下:


    ●  内置PXIe/PXI控制器及超强续航能力的锂智能电池
    ●  兼容数据采集、航空总线、FPGA、射频等PXIe/PXI功能模块
    ●  可选10到19寸工业显示屏
    ●  可选2到18槽PXIe/PXI背板
    ●  可选一体机、笔记本和便携机等形态
    ●  全铝镁合金紧凑型一体化设计
    ●  适用于外场测试

    ●  提供外形、结构、颜色、丝印等ODM定制服务
