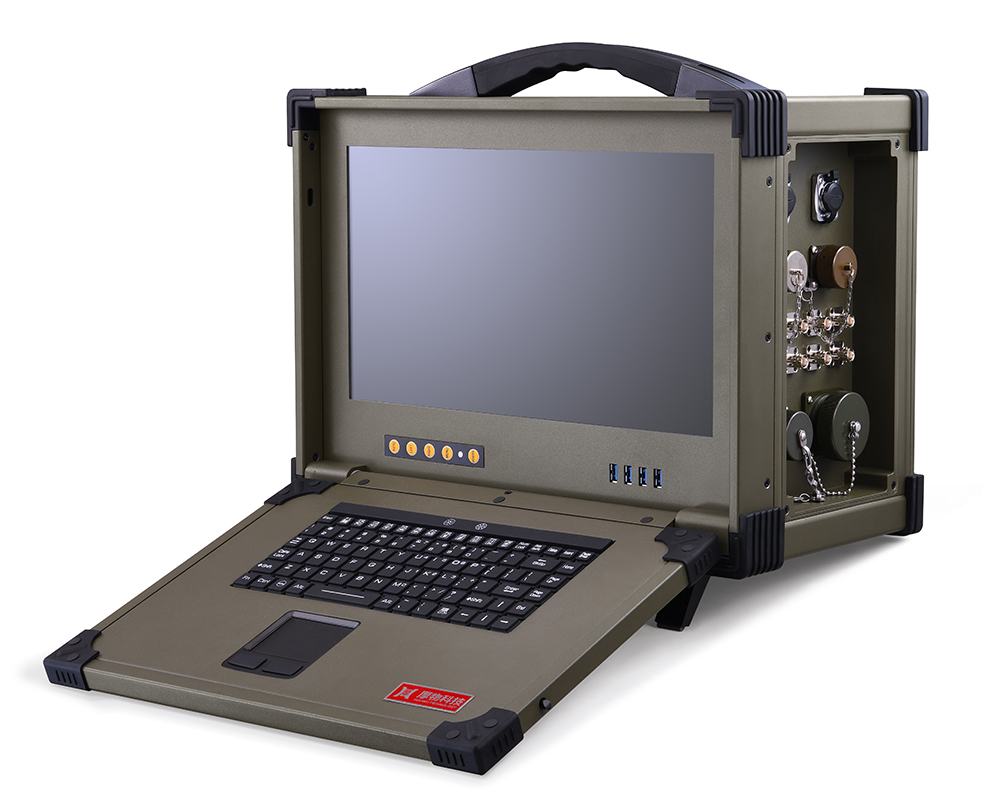

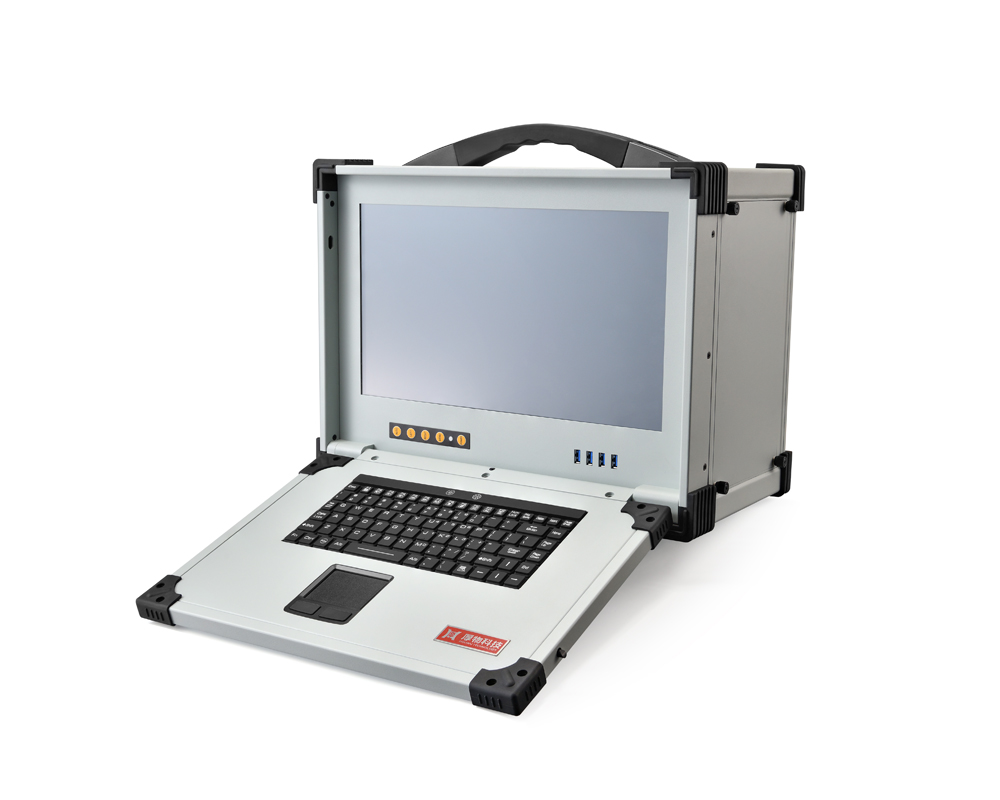

HW-1683 便携机

● 符合PXIe/PXI总线标准规范
● 内置厚物科技PXIe-9170控制器
● 内置3U 8槽PXIe背板
● 1个3U PXIe系统槽和7个3U PXIe/PXI扩展槽
● 系统槽总带宽8GB/s
● 每个扩展槽专用带宽2GB/s
● 兼容数采、模块化仪器、航空总线、FPGA等 PXIe/PXI模块
● 全铝镁合金加固紧凑型设计
● 特殊防撞包角及加固硅胶把手设计
● 15.6’’高清工业显示屏1920x1080分辨率
● 工业电阻触摸屏、工业触摸板及防水硅胶键盘
● AC电源输入接头航插设计

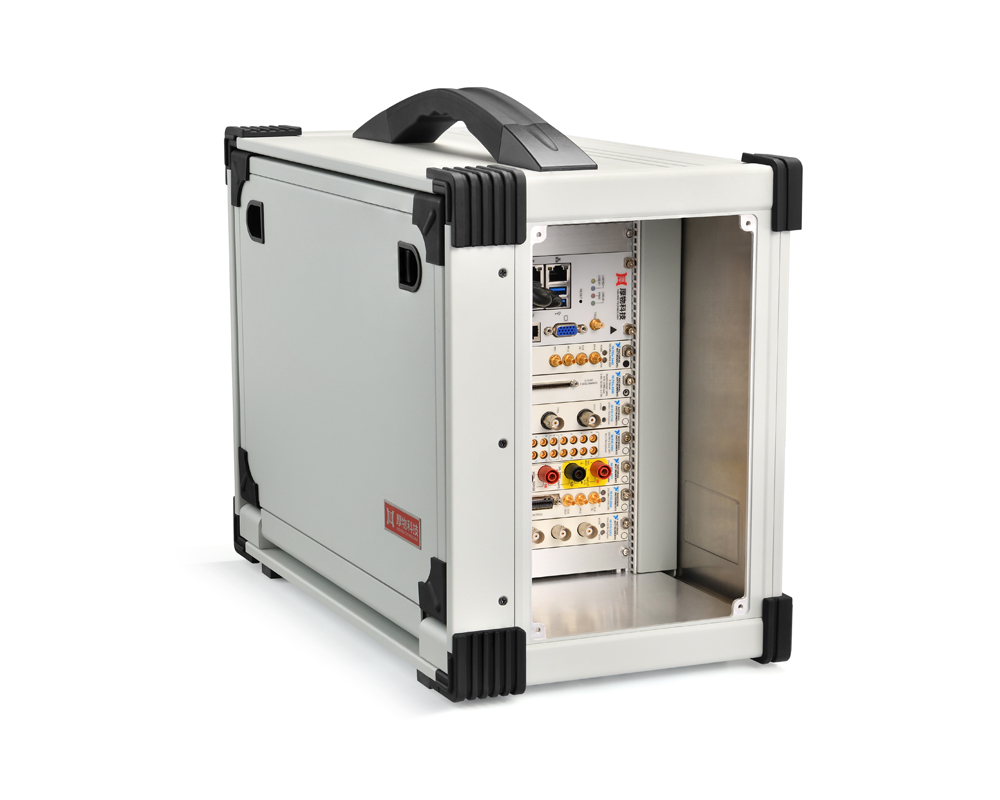

● PXIe机笼内缩140mm设计
● 可灵活定制IO航插接口
业界首款国产高性能3U 8槽PXIe加固便携式测控平台

HW-1683是业界首款15.6’’内置Intel® CoreTM 6th Gen i7四核八线程CPU嵌入式PXIe控制器、PXIe背板、高清工业显示屏和加固机箱的便携式测控平台,此测控平台采用专业的工业外观设计、全铝镁合金结构加固紧凑型设计,集成15.6’’高清工业显示屏、工业电阻触摸屏、工业触摸板、防水硅胶键盘和测控电源等,具有高集成、强固、便携等特点,适用于各种恶劣的户内外环境或测试设备便携移动的复杂工况。


HW-1683内置3U 8槽PXIe背板,基于PCIe Gen2.0技术,符合PXIe/PXI总线标准规范,具有1个PXIe系统槽、2个PXIe扩展槽、1个PXIe定时槽和4个PXIe/PXI混合扩展槽(兼容PXIe和PXI模块)。背板配有用于PXI模块的内置10 MHz参考时钟、PXI触发总线和PXI星形触发总线,以及用于PXIe模块的内置100 MHz参考时钟、SYNC 100和PXI星形差分触发总线。系统槽带宽8GB/s,扩展槽专用带宽2GB/s,兼容高速数采、高速数字化仪、数字万用表、航空总线、FPGA、射频及开关等PXIe/PXI模块。


HW-1683充分利用PXIe/PXI总线稳定可靠、兼容性好、结构稳固、数据吞吐量大、性能高等特点,根据项目应用不同,此测控平台可内置各种不同的PXIe/PXI模块,实现微波射频、高速数字、信号仿真、原型验证、电压电流、温度频率、应力应变、振动冲击、音视频及各种航空总线接口等信号的测试测量,用户可以在此便携测控平台上快速搭建各种测量、测试及控制系统,适用于军工国防、航空航天、兵器电子、船舶舰载等野外实战应用场合和科学试验研究场合。
